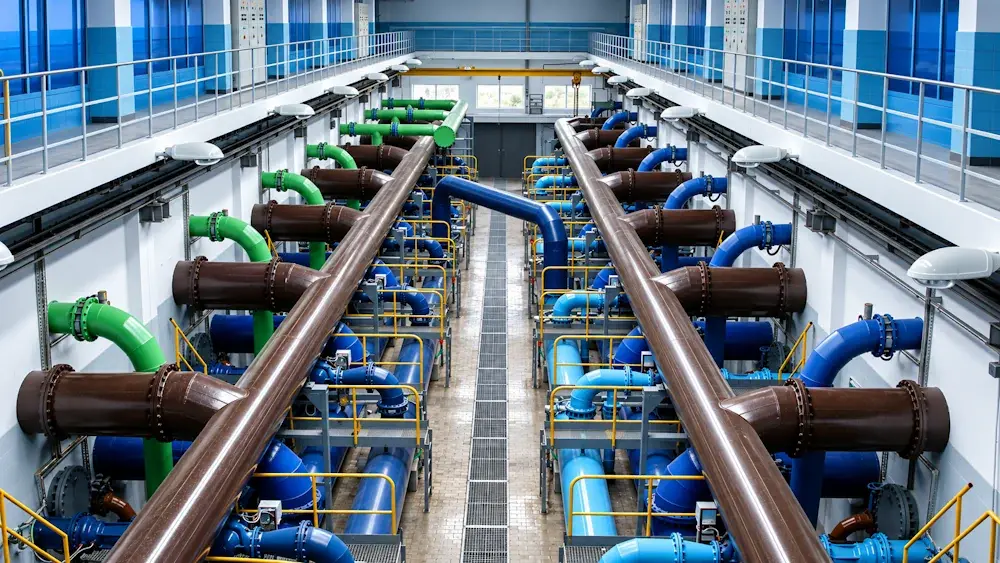

Водоснабжение и ЖКХ
Насосные станции, магистральные системы водоснабжения, водоканалы.
Центробежные насосы ЦДН
Центробежные насосы двустороннего входа серии ЦДН с горизонтальным разъёмом корпуса предназначены для перекачивания воды и других жидкостей, близких к воде по физико-химическим свойствам. Диапазон подачи — от 60 до 21 000 м³/ч, напора — от 14 до 250 м.
Конструкция ЦДН
Двусторонний подвод.
Горизонтальный разъём корпуса.
Конструкция насосов ЦДН обеспечивает двусторонний подвод жидкости к рабочему колесу и предназначена для работы в системах с высокой производительностью. Горизонтальный разъём корпуса обеспечивает удобный доступ к основным элементам проточной части при техническом обслуживании.
01
Двусторонний вход
Подвод жидкости к рабочему
колесу с двух сторон.
02
Горизонтальный разъём
Обеспечивает доступ к основным
элементам проточной части
при обслуживании.
03
Сервисопригодная конструкция
Конструктивная схема упрощает
проведение регламентных
и ремонтных работ.

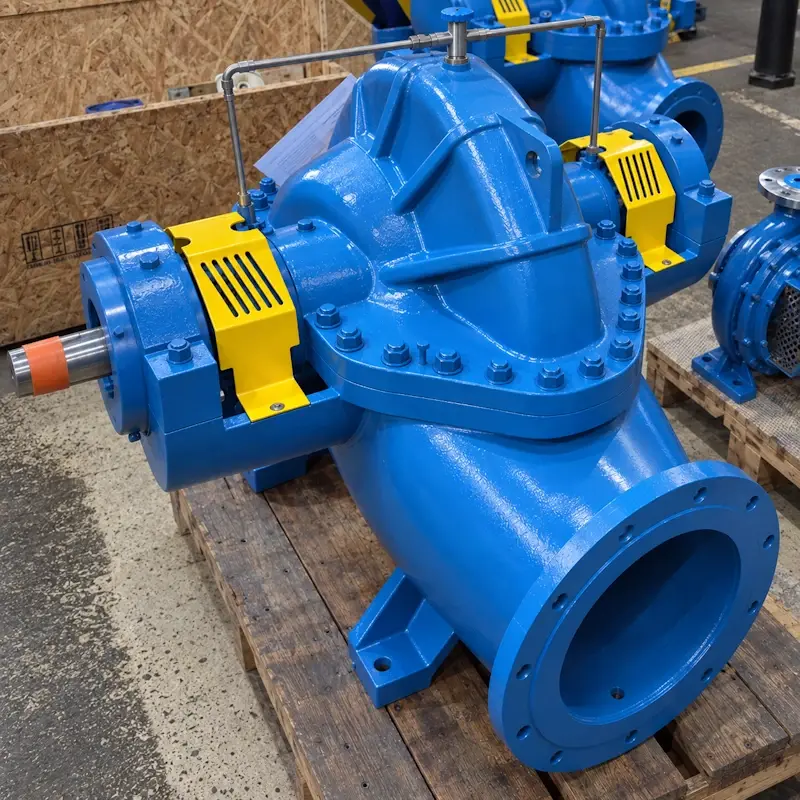

Центробежный насос двустороннего входа серии ЦДН
-
60 - 21 000 м3/ч
Диапазон подач
-
14 - 250 м
Диапазон напоров
-
5.5 - 4 000 кВт
Мощность электродвигателя
-
- 40... + 150 ℃
Температура среды

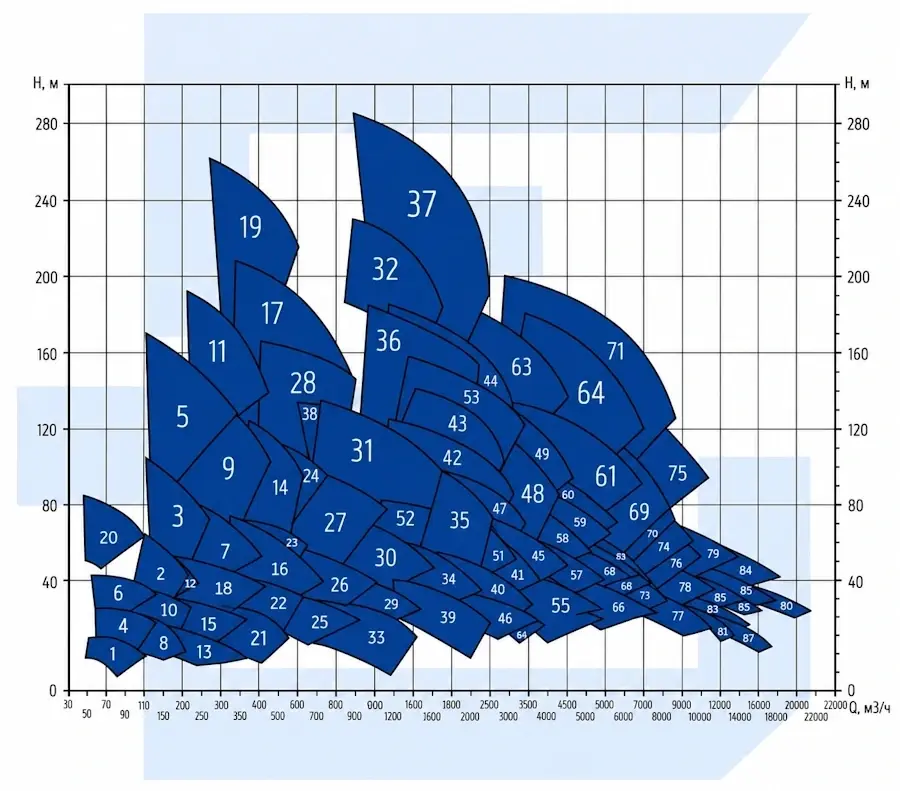

Рабочие характеристики
Рабочее поле
серии ЦДН
Серия ЦДН охватывает широкий диапазон подач и напоров, что позволяет подобрать оборудование как для относительно небольших систем, так и для крупных промышленных и инфраструктурных объектов.
Номера на диаграмме соответствуют позициям модельного ряда, приведённого ниже.
60–21 000 м³/ч
Подача
14–250 м
Напор
Диапазон рабочих характеристик
01–87 —
позиции типоразмеров насосов серии ЦДН.
Подробные номинальные характеристики
приведены в таблице модельного ряда ниже.
Подобрать насос под ваши параметры
Используйте предварительный подбор
по требуемой подаче Q и напору H.
Модельный ряд ЦДН
Предварительный подбор оборудования по рабочей точке и полный перечень типоразмеров насосов серии ЦДН.
Предварительный подбор ЦДН
Укажите требуемые подачу и напор. Система покажет ближайшие типоразмеры по номинальным характеристикам.
м³/ч
м
Ближайшие исполнения
Подбор является предварительным и выполняется
по номинальным значениям подачи и напора.
Окончательный выбор оборудования производится
инженером по рабочей характеристике насоса
и параметрам системы.
Запросить технический подбор
Передайте рабочую точку специалисту Гидрогросс
для проверки характеристики и окончательного выбора.
Все типоразмеры ЦДН
Поиск и фильтрация модельного ряда по номинальным параметрам.
| Типоразмер насоса |
Подача Q, м³/ч |
Напор H, м |
Частота вращения, об/мин |
Мощность двигателя, кВт |
|---|
Важно:
значения в таблице относятся к номинальным
характеристикам оборудования. Для окончательного
подбора необходимо учитывать рабочую точку системы,
свойства перекачиваемой среды и конкретное исполнение насоса.
Возможна проработка исполнения насоса под требования конкретного проекта
Условное обозначение
Пример расшифровки обозначения насоса ЦДН
ЦДН
Тип насоса
Центробежный
двустороннего
входа
двустороннего
входа
250
Номинальный
диаметр
напорного
патрубка, мм
диаметр
напорного
патрубка, мм
600
Условный
диаметр
основного
рабочего
колеса, мм
диаметр
основного
рабочего
колеса, мм
В
Конструктивное
исполнение
исполнение
А
Индекс
обточки
рабочего
колеса
обточки
рабочего
колеса
Т
Уплотнение
вала
вала
П
Частота
вращения
вращения
2
Порядковый
номер
модернизации
номер
модернизации
УХЛ 3.1
Климатическое
исполнение и
категория
размещения
исполнение и
категория
размещения
Подробная расшифровка исполнений
Конструктивное исполнение
1 — горизонтальное
В — вертикальное
Г — горизонтальное для высоких температур
Рабочее колесо
1 — основное колесо
А, Б, В, Г — индекс обточки рабочего колеса
Уплотнение вала
З — сальниковое
Т — механическое торцовое уплотнение
Частота вращения
4 — номинальная
П — пониженная
Модернизация
Базовый вариант — без индекса
1, 2, 3... — номер модернизации
Климатическое исполнение
УХЛ 3.1 / УХЛ 4 / У 2 / Т 2
Насосы ЦДН применяются в системах промышленного и коммунального водоснабжения, энергетике, теплоэнергетике, мелиорации и на крупных инфраструктурных объектах. При подборе учитываются требуемые подача и напор, характеристики перекачиваемой среды, режим эксплуатации и конкретное исполнение насосного агрегата.
Отрасли применения
Где работают насосы ЦДН
Насосы серии ЦДН применяются в системах, где требуется перемещение больших объёмов воды и стабильная работа оборудования в длительном режиме.
02
Энергетика
Системы технического водоснабжения, циркуляции и охлаждения.
03
Промышленность
Оборотные системы водоснабжения и технологические системы предприятий.
04
Теплоэнергетика
Циркуляционные и вспомогательные системы крупных тепловых объектов.
05
Мелиорация и ирригация
Подача больших объёмов воды в оросительные и водохозяйственные системы.
06
Инфраструктурные объекты
Крупные инженерные системы, насосные станции и объекты водной инфраструктуры.
